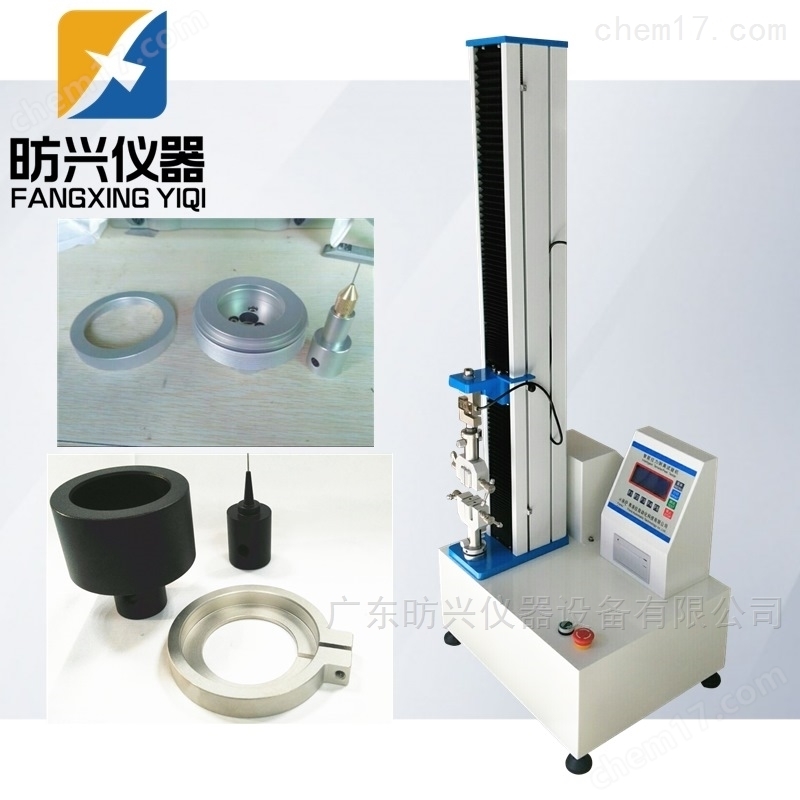

薄膜穿刺试验机是用于测定塑料薄膜、复合膜、铝箔、医用包装材料等在尖锐物作用下的抗穿刺强度的关键力学性能设备，广泛应用于食品、医药、电子及新能源软包电池行业。其通过标准针头以恒定速率垂直刺入试样，记录最大力值，评估材料韧性与防护能力。尽管结构相对简洁，但在使用中常因夹持不当、传感器漂移或针头磨损等问题导致数据失真。科学识别并规范处理薄膜穿刺试验机出现的问题，是保障长期准确测量的核心。
一、测试结果波动大或重复性差
原因：试样夹持不牢、厚度不均或环境温湿度失控。
解决方法：
使用气动或机械夹具确保试样平整无褶皱，夹紧力适中（避免滑移或压溃）；
测试前用测厚仪筛选厚度偏差≤±2%的样品；
在标准实验室环境（23±2℃，50±5%RH）下调节试样≥4小时，消除应力松弛影响。
二、穿刺力值异常偏低或偏高
多因针头磨损、传感器未校准或速率设置错误：
定期检查穿刺针是否钝化、弯曲或缺口（标准针头曲率半径0.5mm），每500次测试后更换；
每月用标准砝码或力值传感器对设备进行校准（精度应达±0.5%FS）；
确认测试速度符合标准（如ASTMF1306推荐50–500mm/min），避免过快导致脆性断裂。
三、试样在穿刺前滑移或撕裂
优化夹具设计：采用带橡胶垫的环形夹持圈，增大摩擦力；
对超薄或高延展性薄膜（如PE），可适当降低穿刺速度，减少动态冲击；
避免手直接接触测试区域，防止油脂污染降低局部强度。
四、设备运行卡顿或力值曲线异常
检查滚珠丝杠与导轨是否缺油，加注专用润滑脂；
清理位移编码器光栅条灰尘，防止信号丢失；
确认软件采样频率≥100Hz，避免峰值遗漏。
服务热线：0769-33355935
更新时间：2025-12-26
点击次数：62
当前位置：
